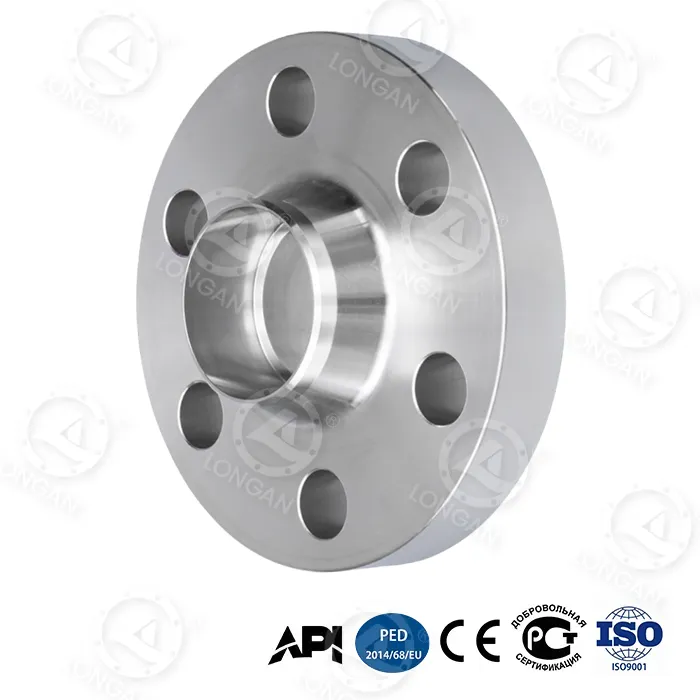

304 Фланец за челно заваряване на врата

Технически спецификации

1. Сертификация на материалите (ASTM A182 F304)

Елемент Стандартна стойност Функционален тестов случай

Ni 8.0~11.0% Стабилност на аустенит 9.2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% Защита от окисление, корозия 18,8% (Спектрометър)

2. Налягане-температура

Температура (°C) Клас 150 (bar) Клас 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19.6 51.1

3. Механични свойства

Параметър 304 Стойност на фланеца Стандартна основа

Допустимо отклонение на вътрешния диаметър (NPS 12") ±0,25 mm ASME B16.5 Таблица 5

Якост на опън 515 MPa ASTM A182

Граница на провлачване 205 MPa ASTM A182

Отклонение на централния кръг на отвора за болт ±0,8 mm MSS SP-44

Приложими сценарии

Препоръчителни сценарии Допустими медии Забранени сценарии Алтернативни решения

Сгъстен въздух с ниско налягане Сух въздух (точка на оросяване <-40°C) Влажен въздух, съдържащ сяра Никелирана въглеродна стомана

Хранително оборудване Млечни продукти, сок (pH>4.5) Хлорсъдържащи дезинфектанти 316L фланец

Общинско водоснабдяване Прясна вода, питейна вода Морска вода/вода с високо съдържание на хлор (>50ppm Cl⁻) 316 фланец

HVAC Гореща вода (<80°C), пара Солна киселина/сярна киселина (pH<4) Hastelloy сплав

Защо да изберете фланец за челно заваряване на врата 304?

1. По-ниска цена

Материал Единична цена (базова стойност) Експлоатационен живот Пълни разходи (10 години)

316 фланец 2.3x 15 години + 1.2x

304 Фланец за челно заваряване на врата 1,6x 10 години + 1,0x

Фланец от въглеродна стомана 1,0x 2 години (изтичане на ръжда) 2,8x

2. Предимства на структурния дизайн

Точност на уплътнителната повърхност: RF грапавостта на повърхността на заваръчния фланец от неръждаема стомана 304 е 125-250 μin Ra, което гарантира надеждността на уплътнението на уплътнението.

Преход със заострена шийка: Намалете коефициента на концентрация на напрежението с 40% и удължете живота на заваръчния шев.

3. Основна устойчивост на корозия

Тест със солен спрей: Без червена ръжда за 500 часа

Хром-никелов защитен слой: съдържание на Cr ≥18% образува пасивиращ филм за устойчивост на корозия от вода, пара и слаба киселина (pH>4,5).

Описание на ограничението: Не е подходящо за среди, съдържащи хлоридни йони >50 ppm (като морска вода) и 316 трябва да бъде надстроен в момента.

ЧЗВ

Q1: Каква е разликата в цената с 316 фланец?

Отговор: Цената на фланеца за челно заваряване на врата 304 е с 30~35% по-ниска при същите спецификации (поради разликата в съдържанието на никел и молибден). Ако средата не съдържа хлоридни йони/киселини, по-икономично е да изберете 304.

В2: Може ли 304 да се използва за външни тръби?

Отговор: При ниска влажност (<60%) RH) Може да се използва дълго време в среда без сол; антикорозионното покритие е необходимо в крайбрежни/промишлени зони, в противен случай може да се появи питинг в рамките на 2-3 години.
