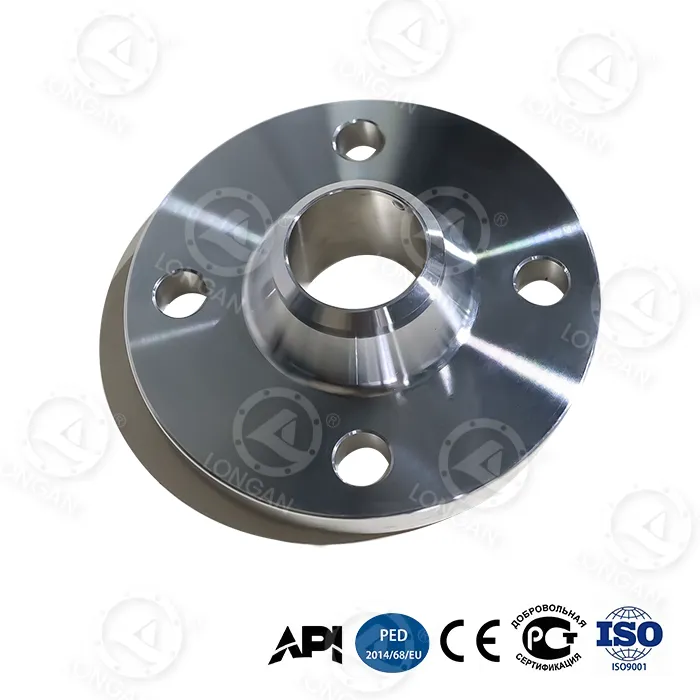

316 Фланец за челно заваряване на врата

В химическа обработка, офшорни платформи, обезсоляване, фармацевтични и други среди, ние предоставяме пълна гама от 316 WN фланци, които отговарят на стандартите ASME B16.5. След строг контрол на качеството, ние гарантираме дълготрайна производителност и безопасност в тези най-взискателни среди. 316 фланцови гърловини от неръждаема стомана за челно заваряване са стандартен избор в индустрията. Могат да бъдат предоставени подробни данни за ефективността, технически спецификации и приложими указания.

Защо да изберете фланци за челно заваряване на гърлото 316?

1. Силна устойчивост на корозия:

Молибденът е ключът: 316 Neck Butt Welding Flange PREN стойност > 25, много по-висока от 304 неръждаема стомана, ефективно се противопоставя на корозията на питинг и пукнатини. Също така съдържа 2-3% молибден (Mo), което значително подобрява устойчивостта му на морска вода, хлориди и различни киселинни разтвори.

При стандартен тест за солен спрей по метод ASTM G48 (5% NaCl, 35°C), фланците от въглеродна стомана при същите условия ръждясаха силно в рамките на 100 часа, докато 316 проби от фланци не показаха видими ями след 1000 часа.

2. Лесен за инсталиране и тестване:

Фланците за челно заваряване от неръждаема стомана 316 осигуряват постоянни, високоякостни съединения и са лесни за тестване за радиографски (RT) и ултразвукови тестове (UT).

Сертификати: PED 2014/68/EU (CE маркировка), NACE MR0175/ISO 15156 (за кисели среди), NORSOK M-630 (нефт и газ)

Размери: ASME B16.5, ASME B16.47 Серия A/B

Материал: ASTM A182 F316/F316L

Рейтинги на налягане-температура: ASME B16.5

3. Превъзходна издръжливост:

Изпълнение при висока температура: Поддържа добри механични свойства в широк температурен диапазон от -425°F до 1500°F (-254°C до 816°C).

Възможност за високо налягане: Проектиран да издържа класове 150, 300, 600, 900, 1500, 2500 оценки на налягането според ASME B16.5. Предоставена е ясна таблица с рейтинги на налягането и температурата.

4. Оптимизиран флуиден поток:

Фланецът за челно заваряване на гърлото 316 постепенно съответства на дебелината на стената на тръбата, като значително намалява фактора на концентрация на напрежението, особено подходящ за приложения с циклично натоварване и термичен цикъл, конусният дизайн на гърлото осигурява плавен преход, намалява турбуленцията и спада на налягането, а животът на умора е 30-50% по-висок от този на плъзгащия се фланец.

Механични свойства:

Граница на провлачване (0,2% деформация, минимум) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

Якост на опън (минимум) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

Удължение (2-инчов габарит, минимум) 30% 30% ASTM A370

Твърдост (максимум) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Наличен диапазон

Клас на налягане: 150, 300, 400, 600, 900, 1500, 2500

Производствен процес: Ковани - По-здрави и по-малко податливи на дефекти от лятите фланци.

316 Размер на фланеца за челно заваряване на врата (NPS): 1/2" (15 mm) до 24" (600 mm)

Уплътняваща повърхност: RF (повдигната повърхност - обща височина 1/16" за NPS<24", 1/4" за NPS>=24"), RTJ (сглобка тип пръстен - R, RX, BX и други видове канали)

Повърхностна обработка: Закален разтвор + ецване, пасивирано - стандартна конфигурация за осигуряване на най-добра устойчивост на корозия и отстраняване на свободното желязо. Пясъкоструене или електролитно полиране не са задължителни.
