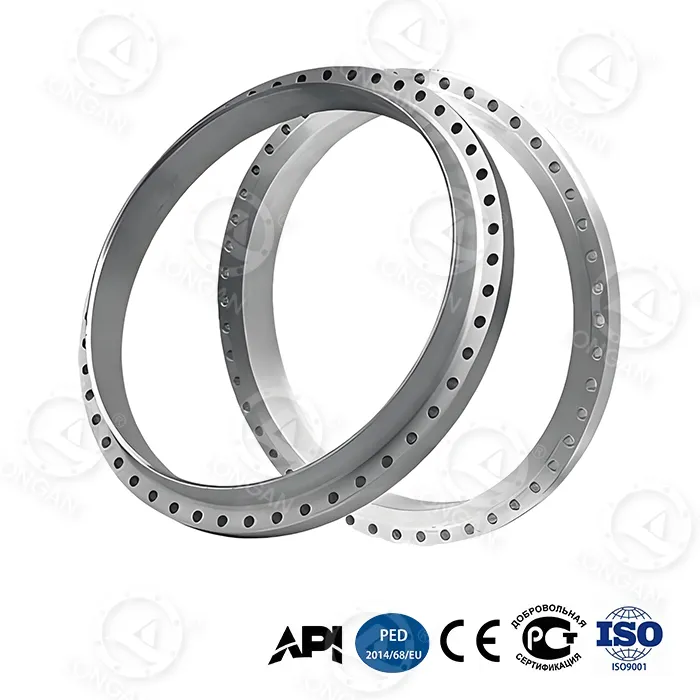

Фланец с голям размер

Представяне на данни за предимствата на продукта

1. По-висок капацитет под налягане

Фланците с големи размери имат типичен диапазон на налягане от > 100 Bar до > 250 Bar или по-висок, което е повече от пет пъти налягането на стандартните фланци от същия клас. Например, номиналното налягане на фланци от клас 900 при DN600 е много по-високо от това на фланци от клас 150 със същия размер.

2. Значително увеличена дебелина на стената и структурна здравина (Подобрена структурна цялост):

Фланците с голям размер имат по-високи изпъкнали повърхности, по-дебели гърловини на фланеца и по-големи отвори за болтове, осигуряващи по-голяма устойчивост на вибрации и огъване.

Вземете ASME B16.5 DN600, клас 150 срещу клас 900 RF фланец като пример:

Дебелина на фланеца, клас 900: ~ 152,4 мм, клас 150: ~ 38,1 мм, дебелината на клас 900 е около 4 пъти по-голяма от тази на клас 150.

Брой болтове Клас 900 има 24 болта M36, Клас 150 има само 20 болта M24

Диаметърът на болта е увеличен с 50%, количеството на болтовете е увеличено с 20%, а силата на затягане е увеличена.

Диаметърът на кръга на фланеца от клас 900 е увеличен с ~114,3 mm в сравнение с диаметъра на фланеца от клас 150, осигурявайки повече пространство за разпределение на болтовете.

3. Много силно уплътняване

По-голяма контактна площ на уплътнителната повърхност, дългосрочно нулево изтичане при високо налягане и висока температура.

По-високите болтове директно произвеждат по-висока уплътнителна сила на уплътнението.

Проектната скорост на изтичане на пръстеновидното уплътнение на фланци с големи размери обикновено се изисква да бъде по-малко от 10^-6 std cm³/sec He, което може да постигне херметично уплътнение, което е много по-високо от изискванията на обикновените фланци за меки уплътнения.

4. Персонализирани изисквания

Този продукт изисква персонализирани изисквания за нестандартни размери, материали и покрития. Longan е специализиран в това.

Размерът е далеч над стандартния и изисква индивидуална обработка.

Често използвани материали от устойчиви на корозия сплави: (като Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), границата на провлачване може да достигне > 600 MPa или повече.

Дебелината на специалните покрития може да достигне 250-500 μm, а дебелината на облицовките е 3-6 mm, която също може да бъде персонализирана.

И накрая, бих искал да подчертая, че Longan е мощна фабрика, специализирана в производството на персонализирани фланци с голям размер, които могат напълно да отговорят на всички ваши представи за този продукт. Елате и се свържете с нас, винаги сме добре дошли!
