Фланец

Разбиране на ролята наФланецв индустриални приложения: изчерпателно ръководство

Като важна част от тръбопроводната система, фланците играят жизненоважна роля при свързването на тръби, клапани, помпи и друго оборудване. Продуктите се използват в нефт и газ, химически или водопречиствателни станции и тези места.

Какво е аФланец?

Фланците са фланци или ръбове, използвани за свързване на тръби, фитинги или машини. Фланците са завинтени или заварени, за да образуват здрава връзка за лесен монтаж, демонтаж и проверка. Фланците се предлагат в различни форми и размери, за да издържат на различни налягания, температури и условия на околната среда. Чрез стандартизиране на връзките, фланците насърчават оперативната съвместимост между системите, като по този начин намаляват времето за престой и разходите за поддръжка.

Основни параметри на фланците

Размер: отнася се за номиналния размер на тръбата (NPS) или диаметър, който трябва да съответства на свързаните компоненти.

Оценка на налягането: показва максималното налягане, което фланецът може да издържи, обикновено класифицирано според стандарти като ANSI/ASME (напр. клас 150, клас 300, клас 600).

Материали: Често използваните материали включват въглеродна стомана, неръждаема стомана, легирана стомана и цветни метали като месинг или мед, които са избрани заради тяхната устойчивост на корозия и здравина.

Типове лица: Те включват плоски повърхности (FF), повдигнати повърхности (RF) и пръстеновидни съединения (RTJ), които влияят на ефективността на уплътняването.

Оформление на отворите за болтове: броят и диаметърът на отворите за болтове, които са критични за подравняване и затягане.

Стандарти: Съответствието с международни стандарти като ANSI, ASME, DIN или JIS гарантира съвместимост и безопасност.

Таблица с подробни параметри на продукта

Параметър	Описание	Общи ценности
Номинален размер	Диаметър на тръбната връзка	1/2" до 24" (или по-голям)
Клас на налягане	Максимално ниво на налягане	Клас 150, 300, 600, 900, 1500, 2500
Степен на материала	Вид на използвания материал	A105 (въглеродна стомана), SS304 (неръждаема стомана), сплав 20
Тип лице	Дизайн на повърхността за уплътняване на уплътнение	Повдигната повърхност (RF), плоска повърхност (FF), пръстеновидна става (RTJ)
Диаметър на кръга на болта	Диаметър на кръга на отвора за болт	Варира според размера и класа (напр. 3,5" за 2" клас 150)
Стандарти	Управляващи спецификации	ANSI/ASME B16.5, DIN 2527, JIS B2220

Видове фланци

Фланците се категоризират въз основа на техния дизайн и приложение. Ето най-често срещаните видове:

Заваръчен фланец на гърлото:Разполага с дълга заострена главина за приложения с високо напрежение, идеална за системи с високо налягане.
Плъзгащ се фланец:Лесен за инсталиране чрез плъзгане върху тръбата и заваряване, подходящ за среди с ниско налягане.
Сляп фланец:Използва се за уплътняване на края на тръбопроводна система, което позволява бъдещо разширение или проверка.
Фланец за заваряване на гнездо:Осигурява плавен поток и висока якост, често се използва в тръбопроводи с малък отвор.
Фланец с резба:Завинтват се към тръби без заваряване, идеални за безопасни системи или системи с ниско налягане.
Фланец на скута:Сдвоява се с щифт за лесно подравняване, идеален за системи, изискващи често разглобяване.

View as

заваръчен фланец от неръждаема стомана

Китайски производител и доставчик на фланец от неръждаема стомана за заваряване на гнездо Longan доставя висококачествени решения за уплътняване за нефтена и газова, полупроводникова и енергийна промишленост. Произведен с прецизна машинна обработка и усъвършенствано ERP-контролирано производство, той предлага ниски течове, устойчивост на вибрации, термична стабилност и надеждна работа в критични тръбопроводни системи.

Вижте повече >> Изпратете запитване >>

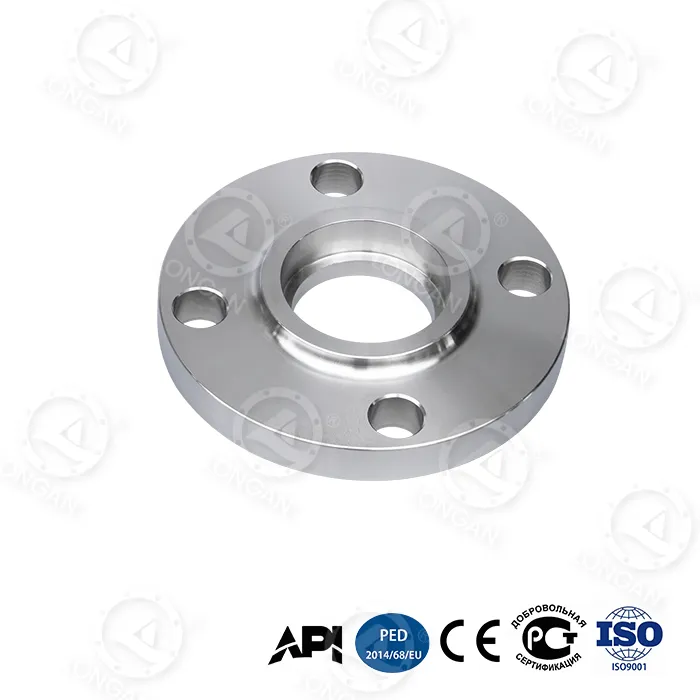

asme b16.5 гнездо заварен фланец

Като доставчик в Китай, Longan предоставя asme b16.5 фланец за заваряване на гнездо за тръбопроводни системи с високо налягане и висока чистота. Проектиран с технология за заваряване при ниска топлина, контрол на запечатване на нано ниво и устойчива на вибрации структура, той поддържа надеждна работа в полупроводникови, нефтохимически, космически и енергийни приложения.

Вижте повече >> Изпратете запитване >>

Заварка от неръждаема стомана 304/304L

Качествена заварка от неръждаема стомана Longan от китайски производител 304/304L, предназначена за тръбопроводни системи с висока чистота и тежък режим. Отличаващ се с технология за нанозапечатване, заваряване при ниска топлина и силна устойчивост на корозия, той поддържа нефт и газ, полупроводници, космически и енергийни приложения със стабилна дългосрочна производителност.

Вижте повече >> Изпратете запитване >>

Кован фланец с резба

Китайският производител на ковани фланци с резба Longan предоставя решения за ковани фланци за тежки условия на работа за промишлени системи с високо налягане. За разлика от лятите фланци от нисък клас със скрита порьозност и пясъчни отвори, нашите ковани фланци с резба се отличават с плътни вътрешни метални структури, превъзходна якост на опън и изключителна устойчивост на умора за критични приложения за нефт и газ, втечнен природен газ, офшорни и електрогенераторни приложения.

Вижте повече >> Изпратете запитване >>

Фланец с резба от неръждаема стомана

Longan е китайски доставчик, специализиран в решения за фланец с резба от неръждаема стомана за LNG, шистов газ, нефтохимически и офшорни системи. Отличаващ се с двойни заключващи резби, технология за нано запечатване и сертифицирана от API производителност, този фланец осигурява надеждност при нулеви течове, 400% по-бърз монтаж, по-ниски въглеродни емисии и дългосрочна устойчивост на корозия в екстремни среди.

Вижте повече >> Изпратете запитване >>
