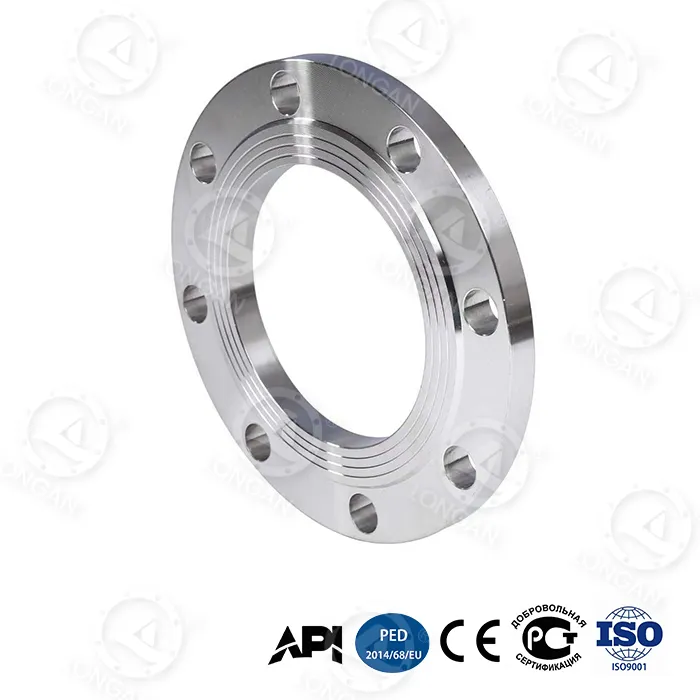

плосък повдигнат челен фланец

Спрете да се тревожите за несъответствията на уплътненията при модернизиране на тръбопроводи или системи със смесени фланци. Плоският повдигнат челен фланец на Longan съчетава цял външен пръстен с леко повдигната централна уплътнителна зона – така че можете да използвате или FF, или RF уплътнения, без да модифицирате вашите тръби. Произведен в собственото съоръжение на Longan в Уенжоу при строг контрол на качеството, този фланец използва градиентно закалена високовъглеродна стомана и бионично ядро ​​от пчелна пита, за да постигне 42MPa налягане на спукване при DN300 (280% над националния стандарт) и 65% по-висока устойчивост на огъване от конвенционалните фланци. API 6A PSL 3G сертифициран.

Акценти на продукта

● Хибриден дизайн на уплътнителната повърхност:Това е най-отличителната характеристика на плоския повдигнат челен фланец. Централната зона на уплътнителната повърхност е леко повдигната (подобно на RF), но външната зона се простира до отворите за болтове (подобно на FF). Предимствата включват:1.Автоматично центриране на уплътнението за по-бърз монтаж;2.По-равномерно разпределение на контактното напрежение при уплътняване, като се избягва претоварването на ръба на традиционния RF;3.Съвместим както с уплътнения по цялата повърхност, така и с уплътнения с повдигната страна, осигурявайки гъвкава подмяна на място.

● 65% увеличение на якостта на огъване:Бионичната структура на пчелна пита прави фланеца по-лек и по-твърд, особено подходящ за издържане на моменти на огъване на тръбопровода.

● Лагер за свръхвисоко налягане:Налягането на разрушаване DN300 от 42MPa е 2,8 пъти по-голямо от това на традиционните фланци (≤15MPa). Цикличният живот на умора от 20 000 цикъла при 35MPa далеч надхвърля индустриалните стандарти.

● Екстремна устойчивост на околната среда:-70°C енергия на удар от 89J, 5 000 m дълбоководна корозия от 0,03 mm/година, 120 m/s абразия на пясък и прах ≤8 μm.

● Интелигентна безопасност:Индикаторен слой от нано-цирконий (предупреждение за промяна на цвета при дебелина <0,1 mm) + двойно-коничен отвор за болт (затихване при предварително натоварване ≤5%).

Продуктови процеси

● Машинна обработка на уплътнителната повърхност:Използва се прецизно струговане с ЦПУ, като повдигнатата височина следва стандартните RF размери ASME B16.5 (1,6 mm до 6,4 mm за клас 150~1500), но повдигнатият корен плавно преминава към цялата повърхност на фланеца. Грапавостта на повърхността Ra ≤3,2 μm осигурява добър контакт с уплътнението.

● Градиентно охлаждане:Високовъглеродната стомана се подлага на контролирано охлаждане, за да се образува градуирана структура с повърхностна твърдост 45-50 HRC и якост на сърцевината ≥30J (при -70°C).

● Структура на пчелна пита:Бионична шестоъгълна решетка вътре в тялото на фланеца, оптимизирана чрез анализ на крайните елементи, осигурява 65% по-висока твърдост при същото тегло.

● Подсилващ пръстен от титанова сплав:Ti-6Al-4V пръстен (граница на провлачване 1,250MPa) е вграден в гърлото с намеса, предотвратявайки разширяването на гърлото под високо налягане.

● Контрол на качеството:100% проверка на размерите, 10% тестване на магнитни частици, произволно тестване на разрушаване на партида. Осигурени са сертификати за проследими материали и криви на топлинна обработка.

Сценарии за използване

Хибридният дизайн на уплътнителната лицева страна на плоския повдигнат челен фланец го прави особено подходящ за следните сценарии:

Сценарий	Точка на болка с традиционни фланци	Решение с този продукт
Преоборудване на стар тръбопровод	Оригиналната система може да смесва FF и RF фланци, уплътненията не са взаимозаменяеми	Хибридната уплътнителна повърхност е съвместима и с двата вида уплътнения, не е необходима модификация на тръбопровода
Газова среда с високо налягане	RF фланцовите уплътнения могат да се екструдират при пулсации на налягането	Външната плоска зона осигурява допълнителна опора, предотвратяваща пълзене на уплътнението
Тръбопроводи за ниско налягане с голям диаметър	FF фланците изискват пълноразмерни уплътнения, висока цена	Повдигнатата част позволява използването на стандартни радиочестотни уплътнения, намалявайки запасите от резервни части
Дълбоководна/полярна среда	Единични уплътняващи лицеви течове след термичен цикъл	Двузоновото уплътнение (повдигнато + плоско) осигурява излишни пътища на уплътняване

Специфичните области на приложение включват:

● Изходни тръбопроводи на помпа за разбиване на шистов газ(35-70MPa пулсиращо налягане)
● Връзки на кладенец на платформа за дълбоководно сондиране(5000 м дълбочина на водата)
● Терминали за приемане на LNG(-70°C ниска температура)
● Офшорни тръбопроводи за киселинни медии за коледно дърво(H₂S/CO₂)

Следпродажбено обслужване

● Безплатни мостри:Международните купувачи могат да кандидатстват за една безплатна проба (възстановима такса за пробата, събиране на товари) за тестване на инсталацията и проверка на запечатването.

● Ръководство за инсталиране:Осигурени са ръководства за монтаж на китайски/английски, включително стойности на въртящия момент за различни материали на уплътненията (графит, спирално навити, PTFE). Налични са дистанционни видео напътствия.

● Технически консултации:Инженерният екип отговаря на въпроси за избор и съвпадение на уплътнението в рамките на 4 часа.

● Проследимост на качеството:Всеки фланец има уникален идентификатор, а протоколите от тестовете могат да бъдат проверени на официалния уебсайт.

● Гаранция:18 месеца, безплатна замяна за производствени дефекти.

● Тестване от трети страни:SGS/BV може да организира тестване под налягане на място при свидетели.

Защо да изберете Longan

1. Уникален дизайн на уплътняващата повърхност:Повечето фланци на пазара са или чисти FF, или чисти RF. Нашият плосък повдигнат челен фланец ви позволява да постигнете както равномерността на напрежението на FF, така и надеждността на уплътнението на RF, без да променяте типа на уплътнението. Той е особено подходящ за проекти за модернизация, където оригиналният тръбопровод може да бъде FF или RF – този продукт е съвместим и с двата.

2. Предимство в разходите за целия жизнен цикъл:Общата цена за 30 години е само $6 200, което спестява 66% в сравнение с традиционните фланци от $18 500. Времето за единична смяна е 2,5 часа (традиционно 8 часа), годишната честота на поддръжка е 0,7 пъти (традиционно 3,2 пъти).

3. Пълна сертификация:API 6A PSL 3G, подходящ за сценарии със свръхвисоко налягане с газови среди H₂S и CO₂.

4. Проверими реални данни:Всички показатели за ефективност са достъпни за тестване на място, наблюдавано от клиента. Предоставят се безплатни мостри.

5. Бърз отговор:Стандартните артикули се доставят в рамките на 3 дни, артикулите по поръчка в рамките на 15-30 дни.

Резюме: Фланецът с плоска повдигната лицева страна на Longan, с неговия хибриден дизайн на уплътняващата лицева страна, разрешава болните точки на традиционните фланци по отношение на съвместимостта на уплътнението, разпределението на напрежението и уплътняването под високо налягане. В комбинация с бионичната структура на пчелна пита, градиентно охлаждане и подсилващ пръстен от титаниева сплав, неговата якост на огъване, налягане на разрушаване и издръжливост на умора са значително подобрени. Сертификацията API 6A PSL 3G и 66% намаление на разходите за 30-годишен пълен жизнен цикъл го правят идеален избор за шистов газ, дълбоководно инженерство и сложни тръбопроводни системи. Изпратете вашите изисквания, за да получите безплатни мостри и професионални решения за запечатване.
