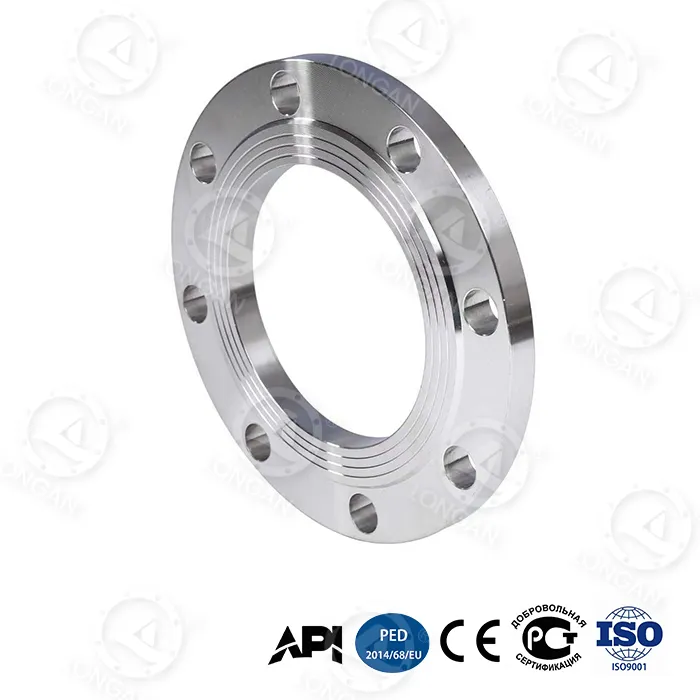

Като фланец от тип плъзгане, плоският фланец с плъзгане е свързан към тръбата чрез две ъглови заварки по време на монтажа: една на гърба на фланеца и една вътре в отвора на тръбата. В сравнение с традиционните заварени фланци, този дизайн има следните значителни предимства:
1.По-ниска трудност при инсталиране:Не се изисква прецизно подравняване на тръбите, което позволява определени грешки при монтажа и намалява изискванията за изграждане на място.
2.Удобна заваръчна операция:Ъгловите заварки са по-лесни за изпълнение от челните заварки с пълно проникване, особено подходящи за ограничени пространства на място.
3.Бърза скорост на смяна:Времето за единична смяна е намалено от 8 часа за традиционните фланци до 2,5 часа, което ефективно намалява времето за престой на тръбопроводната система за поддръжка.
Тази приплъзваща се структура, комбинирана с уникалния олекотен дизайн на бионична пчелна пита на Longan, допълнително намалява общото тегло на фланеца и подобрява ефективността на монтажа.
| Индикатор за ефективност | Традиционен фланец от кована стомана | плоско приплъзване на фланец | Подобрение |
|---|---|---|---|
| Налягане на разрушаване (DN300) | ≤15MPa | 42MPa | ↑180% |
| Цикличен живот на умора (35MPa) | Не е постижимо | 20 000 цикъла | — |
| Аксиална деформация (35MPa) | 1,8 мм | 0,6 мм | ↓67% |
| Енергия на удара при -70°C | ≥34J (национален стандарт) | 89J | ↑162% |
| 30-годишна скорост на дълбоководна корозия | прибл. 0,5 мм/година | 0,03 мм/година | ↓94% |
Този продукт напълно превъзхожда традиционните фланци по отношение на най-доброто понасяне на налягане и адаптивност към околната среда. Основният пробив се крие във вградения подсилващ пръстен от титаниева сплав в гърлото на фланеца, с граница на провлачване до 1250MPa, създавайки възможност за приложения с ултрависоко налягане за плъзгащи се фланци.
В действителните тръбопроводни системи фактори като топлинно разширение/свиване и слягане на основата често причиняват несъосност на челната страна на фланеца. При условия на ексцентрично натоварване с 15° разместване на тръбопровода, скоростта на уплътняване на теч на традиционните фланци е >10⁻³ mbar·L/s, докато плоското приплъзване на фланеца на Longan поддържа скорост на уплътняване на теч от ≤10⁻⁵ mbar·L/s, подобрявайки надеждността на уплътнението с два порядъка.
Две структурни иновации постигат това представяне:
● Дизайн на радиално усилващо ребро:Радиалните усилващи ребра, добавени на гърба на фланеца, намаляват локалната концентрация на напрежение с 48%, което прави разпределението на напрежението по-равномерно при условия на разтоварване.
● Структура на пчелна пита с висока твърдост:Слоят на сърцевината от бионична пчелна пита осигурява отлична твърдост на огъване, като издържа на деформация на изкривяването на лицето на фланеца.
В допълнение, в стандартния ISO 10816-3 тест за вибрации в честотната лента 50-200Hz, степента на затихване на амплитудата достига 92%, ефективно решавайки проблема с затихването на предварителното натоварване на болта при условия на пулсация на високо налягане.
плоският фланец интегрира две интелигентни технологии, за да помогне на потребителите да открият потенциални проблеми на ранен етап:
● Индикаторен слой от наноцирконий:Този материал е вграден в уплътнителната повърхност. Когато дебелината е по-малка от 0,1 мм, видима промяна на цвета дава предупреждение, което позволява да се прецени състоянието на запечатване без професионално оборудване.
● Двойно конусен отвор за болт с предварително заключване:При флуктуация на налягането от 35MPa, затихването на предварителното натоварване на традиционните структури е ≥20%, докато този дизайн контролира затихването на предварителното натоварване в рамките на ≤5%, осигурявайки дългосрочна надеждност на връзката.
Проверка на производителността в екстремна среда (всички данни от действителни тестове):
● Нискотемпературен удар (-70°C):Енергия на удара на Шарпи от 89J (национален стандарт ≥34J), подходящ за полярни тръбопроводи и транспортиране на LNG.
● Дълбоководна корозия (5000 метра):Съгласно стандарта ASTM G111-97, 30-годишната еквивалентна скорост на корозия е само 0,03 mm/година, отговаряйки на изискванията за пълен жизнен цикъл за дълбоководно инженерство.
● Абразия от пясък и прах (120m/s):Съгласно стандарта ISO 5890:2012, след 10 000 часа непрекъснат удар, дълбочината на увреждане на запечатващата повърхност е ≤8μm, подходящо за пустинни райони или офшорни платформи с високоскоростни ветрове, натоварени с пясък.
плоският плъзгащ се фланец се произвежда стриктно в съответствие със стандарта ASME B16.5, с номинални стойности на налягането, покриващи клас 150 до клас 1500, и диапазон на размера от NPS 1/2 инча до 24 инча. Материалът е градиентно закалена високовъглеродна стомана, комбинирана с дизайн на радиално подсилено ребро и вграден подсилващ пръстен от титаниева сплав.
Съгласно спецификацията ASME B16.5, измерването на дебелината за фланци от клас 150 и клас 300 не включва височината на повдигнатата повърхност. Този продукт има дизайн на уплътнителна повърхност с цяла повърхност (FF) и трябва да се използва с уплътнение с цялата повърхност. Важно е да се отбележи, че фланец с пълна повърхност не трябва да се завинтва директно към фланец с повдигната страна; трябва да се смени с пълно лицево уплътнение или адаптер.
● Градиентно закалена високовъглеродна стомана:Традиционното пълно закаляване на фланците води до прекомерни разлики в твърдостта между повърхността и сърцевината, склонни към напукване. Технологията за градиентно охлаждане контролира прецизно скоростите на нагряване и охлаждане, създавайки постепенно разпределение на твърдостта отвън навътре – висока повърхностна твърдост за устойчивост на износване, висока якост на сърцевината за устойчивост на удар. Това позволява на фланеца да поддържа ударна якост от 89J при -70°C.
● Бионична структура на пчелна пита:Черпейки вдъхновение от шестоъгълната геометрия на кошерите, тази структура значително увеличава твърдостта на огъване, без да увеличава теглото. Анализът на крайните елементи потвърждава, че якостта на огъване на тази конструкция е с 65% по-висока от плътен фланец със същото тегло.
● Вграден подсилващ пръстен от титаниева сплав:Пръстен от титаниева сплав Ti-6Al-4V е предварително поставен на гърлото на фланеца, мястото, което е най-податливо на концентрация на напрежение. Тази сплав има граница на провлачване до 1250MPa и плътност само 60% от тази на стоманата. Пръстенът е свързан към основния материал чрез намеса, ефективно ограничавайки пластичната деформация на шийката и увеличавайки налягането на разрушаване на фланеца DN300 от традиционното ≤15MPa до 42MPa.
Вътрешната фабрика на Longan се намира в Longwan, Wenzhou. Възползвайки се от доставката на висококачествени суровини от Tsingshan Holding Group, в съчетание със собствените си възможности за коване, топлинна обработка и машинна обработка, тя формира пълна производствена верига. Всеки плосък фланец се доставя със сертификати за проследими материали, записи на кривите на топлинна обработка, доклади за проверка на размерите и доклади за хидростатични/пневматични изпитвания.
Ключови точки за контрол на качеството:
1.Входяща проверка на суровината: спектрален анализ, вземане на проби от механични свойства.
2.Контрол на процеса: наблюдение в реално време на температурните криви на пещта за термична обработка, автоматично записване на параметрите на процеса на градиентно охлаждане.
3.Проверка на готовия продукт: 100% проверка на размерите, 10% изпитване на магнитни частици, вземане на партидни проби за налягане на разрушаване или цикличен живот на умора.
4.Наблюдение от трета страна: Тестване на свидетели на място от SGS, BV или други агенции може да бъде организирано по заявка на клиента.
Международните купувачи могат да проверят напредъка на производството и да тестват данните онлайн, като използват номера на поръчката.
● Станция за разбиване на находища на шистов газ в Близкия изток:Бяха използвани 120 комплекта DN300 клас 1500 плосък плъзгащ се фланец. След 18 месеца непрекъсната работа не се появи изтичане на уплътнението и честотата на поддръжка беше нула.
● Платформа за дълбоководни сондажи в Южнокитайско море:Дълбочина на водата 2800 метра. Фланецът беше използван за свързване на стека за предотвратяване на издухване. След 30 месеца проверка на корозията, уплътнителната повърхност не показа очевидни повреди и измерената скорост на корозия беше 0,028 mm/година.
● Руски арктически газопровод:Околна температура -55°C, стойност на теста за удар 82J, отговаря на изискванията на проекта. Доставени са над 500 броя.
Въпрос: За какво налягане е подходящ?
О: Този плосък плъзгащ се фланец е подходящ за номинално налягане от клас 150 до клас 1500. Измерените данни показват, че размерът DN300 се представя отлично при налягане на разрушаване от 42 MPa, което далеч надхвърля изискванията на националния стандарт. Той е особено подходящ за свръхвисоко налягане и тежки условия като помпи за разбиване на шистов газ, платформи за дълбоководно сондиране, тръбопроводи за пренос на природен газ със свръхвисоко налягане и полярни среди.
В: Каква е основната разлика между това и фланец със заваръчна шийка?
A: Плъзгащият се фланец използва две ъглови заварки за свързване на тръбата (една отзад и една вътре в отвора), с относително облекчени изисквания за монтаж. Фланецът на заваръчната шийка използва единична челна заварка с пълно проникване, което изисква по-стриктно подравняване. Въпреки това, в фланцовия продукт с приплъзване на Longan, чрез дизайна на структурата на бионична пчелна пита и вградения подсилващ пръстен от титаниева сплав, производителността на лагера под натиск е не по-малка от тази на традиционните фланци със заварена шийка.
Въпрос: Как работи в среда с ниска температура?
О: При ултраниски температурни условия от -70°C, енергията на удара на Шарпи на продукта достига 89J, много по-висока от изискванията на националния стандарт от ≥34J. Това се дължи на отличната издръжливост при ниски температури на градиентно закаления материал от високовъглеродна стомана, което го прави подходящ за полярно инженерство на тръбопроводи и системи за транспортиране на природен газ при ниски температури.
В: Какъв е капацитетът за доставки и опциите за персонализиране на Longan?
О: Longan има собствена фабрика и пълна производствена система, поддържаща персонализиране на размера, частно етикетиране и масово производство. Прилага се стриктно управление на качеството от подбора на суровините до инспекцията на готовия продукт. Международните купувачи могат да изпращат изисквания за получаване на безплатни мостри. Компанията се намира на № 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province, използвайки географските предимства на Wenzhou и доставката на суровини на Tsingshan Holding Group, за да формира цялостна система за производство и доставка.
В: Как може да се провери действителната производителност?
О: Longan приветства клиенти или агенции за инспекция на трети страни да станат свидетели на тестове за ефективност във фабриката. Фабриката е оборудвана с машина за изпитване на налягане от 3000 тона, стенд за изпитване на циклична умора, тестер за удар при -80°C при ниска температура и дълбоководна камера за симулация на корозия при високо налягане. Клиентите могат да поискат тестове за налягане при спукване, циклични тестове за умора или тестове за екстремни условия на мостри; протоколите от изпитванията се издават от вътрешна лаборатория с квалификации на CNAS.
