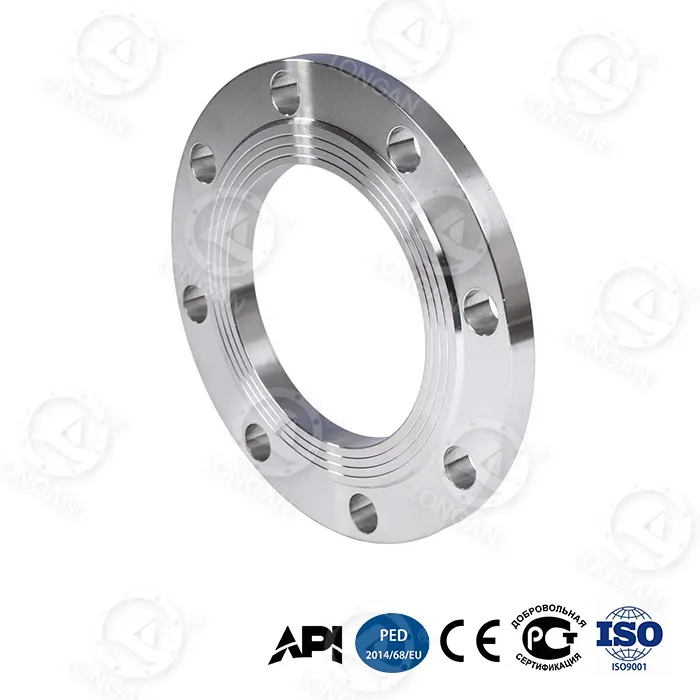

sme b16.5 плосък фланец

Конвенционалните фланци, произведени по размери ASME B16.5, обикновено имат налягане на разрушаване, което не надвишава 15MPa. Фланецът sme b16.5 на Longan с плоска повърхност, като същевременно поддържа стандартни монтажни интерфейси от клас 150–2500 и уплътняваща повърхност по цялата повърхност, постига по-високо натоварване чрез вътрешна структурна оптимизация: бионична решетка тип пчелна пита (твърдостта на огъване се увеличава с 65%), градиентно закалена високовъглеродна стомана (енергия на удара 89J при -70°C) и вградена шийка подсилващ пръстен от титаниева сплав (пробив 1250MPa). Измереното налягане на разрушаване DN300 достига 42MPa. Всички продукти са под пълен контрол на качеството на процеса във вътрешната фабрика на Longan и са получили сертификат API 6A PSL 3G.

Вид на продукта и приложение

sme b16.5 фланец с плоска повърхност е фланец с пълна повърхност (FF), произведен съгласно стандарта ASME B16.5. Използва се в тръбопроводни системи, изискващи връзки с уплътнения с пълен контакт, и е подходящ за тръбопроводи с ниско налягане и голям диаметър, чугунени фланцови връзки и приложения, изискващи равномерно разпределение на напрежението на уплътнението. Чрез вътрешни подсилващи структури, този продукт може да се използва и при сценарии със свръхвисоко налягане (като изходи на помпи за разбиване на шистов газ и оборудване за сондажи за дълбоководни сондажи), като същевременно се поддържат стандартни размери на интерфейса за взаимозаменяемост с конвенционалните фланци в съществуващите тръбопроводи.

Основни точки за продажба

1. Стандартен интерфейс, лагер с по-високо налягане:Съответства на ASME B16.5 монтажни размери, измерено налягане на разрушаване DN300 42MPa, по-високо от конвенционалните стандартни фланци (≤15MPa).
2. 65% увеличение на якостта на огъване:Бионичната структура на пчелна пита подобрява твърдостта на фланеца, подходяща за вибриращи среди или среди за слягане на основи.
3. Визуална индикация за износване и задържане на предварително натоварване:Запечатващата повърхност е вградена с индикаторен слой от нано-цирконий, който променя цвета си, когато дебелината е по-малка от 0,1 mm. Дизайнът на отвора за болт с двоен конус ограничава отслабването на предварителното натоварване при флуктуация на налягането от 35MPa до ≤5% (конвенционална структура ≥20%).
4. Екстремни работни условия:-70°C енергия на удара 89J; 5000 m дълбоководна еквивалентна скорост на корозия 0,03 mm/година; дълбочина на увреждане на запечатващата повърхност ≤8μm след 120m/s абразия с пясък и прах.
5. Разходи за целия жизнен цикъл:30-годишна обща цена $6 200 (конвенционални $18 500); годишна честота на поддръжка 0,7 пъти (конвенционална 3,2 пъти); време за единична смяна 2,5 часа (конвенционално 8 часа).

Технически спецификации

Артикул	Параметър
Стандартна основа	ASME B16.5 (размери, допустими отклонения, стойности на налягане и температура)
Тип уплътнение на лицето	Цяло лице (FF)
Клас на налягане	Клас 150, 300, 400, 600, 900, 1500, 2500
Размерна гама	NPS 1/2" до 24"
Материал	Градиентно закалена високовъглеродна стомана (неръждаема стомана с възможност за персонализиране)
Вътрешна армировка	Подсилващ пръстен от титаниева сплав (пробив 1250 MPa), радиални ребра (концентрацията на напрежение намалена с 48%)
DN300 налягане на разрушаване	42MPa (конвенционален ≤15MPa)
Живот при циклична умора	20 000 цикъла при 35MPa (конвенционални 5000 цикъла при 25MPa)
Аксиална деформация @35MPa	0,6 мм (конвенционален 1,8 мм)
Степен на изтичане при запечатване (15° несъосност)	≤10⁻⁵ mbar·L/s (конвенционален >10⁻³)
Нискотемпературен удар (-70°C)	89J (национален стандарт ≥34J)
Дълбоководна корозия (5000 m)	0,03 mm/година (30-годишен еквивалент)
Абразия от пясък и прах (120m/s)	Дълбочина на увреждане на запечатващата повърхност ≤8μm (10 000h)
Помощни функции	Индикаторен слой от наноцирконий за износване, двойноконични отвори за болтове

Сертифициране и осигуряване на качеството

● API 6A PSL 3G:Приложимо за сценарии със свръхвисоко налягане с газови среди, изискващи пневматично изпитване (1,5 пъти номиналното налягане) и по-стриктно безразрушително изпитване и проследимост на материала.
● Фабричен контрол на качеството:Вътрешната фабрика на Longan прилага цялостно управление на качеството на процеса от входящата инспекция на суровината (спектрален анализ, механично вземане на проби) до изходящия край на продукта (100% инспекция на размерите, 10% тестване на магнитни частици, вземане на проби при партидно налягане на разрушаване).
● Проследимост:Всеки фланец се доставя със сертификати за проследими материали, записи на кривите на термична обработка, доклади за проверка на размерите и доклади за хидростатични/пневматични изпитвания, достъпни онлайн чрез сериен номер.

Акценти на диференциацията

В сравнение с други фланци с пълна повърхност ASME B16.5 на пазара, фланецът sme b16.5 на Longan има характеристики:

●Постига по-високо налягане на спукване (42MPa) в рамките на стандартните размери без увеличаване на дебелината на фланеца или промяна на оформлението на отворите за болтове.
●Интегрира усилващ пръстен от титаниева сплав и процес на градиентно закаляване, балансиращ капацитет на натоварване и издръжливост при ниски температури.
●Уплътняваща повърхност, вградена със слой индикатор за износване за визуална проверка на състоянието на уплътнението.
●Поддържа скорост на изтичане при уплътняване ≤10⁻⁵ mbar·L/s при условия на несъосност от 15°.

Персонализиране и процес

Опции за персонализиране:

●Нестандартни размери и специални степени на налягане (необходими са чертежи или технически изисквания)
●Различни материали: неръждаема стомана 304/316L, дуплексна неръждаема стомана и др.
●Лично етикетиране: лазерно маркиране, опаковане по поръчка

Поток на основния процес:

1.Коване: прецизно коване с помощта на висококачествени суровини от Tsingshan Holding Group.
2.Градиентно закаляване: контролирано охлаждане за образуване на повърхност с висока твърдост и сърцевина с висока якост.
3.Обработка на структура на пчелна пита: CNC обработка на вътрешни шестоъгълни решетки.
4.Пресоване на титанов пръстен: намесване, за да се гарантира липса на относително движение между пръстена и основния материал.
5.Завършване на уплътнителната повърхност: CNC струговане, грапавост на повърхността Ra ≤3.2μm.
6.Пълна проверка и изпитване: размери, магнитни частици, хидростатични/пневматични, проби от разрушаване.

Поддръжка на проби и тестване

● Безплатни мостри:Международните купувачи могат да кандидатстват за една безплатна проба (таксата за проба се възстановява, транспортът се поема от купувача) за тестване на инсталацията и проверка на ефективността.
● Тестване на място при свидетели:Фабриката е оборудвана с 3000-тонна машина за изпитване под налягане, стенд за изпитване на циклична умора, тестер за удар с ниска температура -80°C и камера за симулация на дълбоководна корозия. Клиентите могат да станат свидетели на тестове за спукване, умора или екстремни условия на място.
● Тестване от трети страни:SGS, BV, TÜV могат да бъдат възложени за химичен състав, механични свойства, безразрушителен тест и тестване под налягане; отчетите се доставят със стоките.
● Гаранционен срок:18 месеца (от датата на изпращане), безплатна замяна за производствени дефекти.

Сравнение на производителността: Стандартни изисквания срещу измерени Longan

Артикул	ASME B16.5 стандартни изисквания / конвенционален фланец	Longan sme b16.5 фланец с плоска повърхност	Сравнение
DN300 налягане на разрушаване	≤15MPa	42MPa	По-високо от конвенционалното
Живот при циклична умора	5000 цикъла при 25MPa	20 000 цикъла при 35MPa	По-дълъг живот
Аксиална деформация @35MPa	1,8 мм	0,6 мм	По-малко деформации
15° степен на изтичане при несъосност	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	По-ниско изтичане
-70°C енергия на удара	≥34J (национален стандарт)	89J	По-висока якост
30-годишна скорост на дълбоководна корозия	прибл. 0,5 mm/година (въглеродна стомана)	0,03 мм/година	По-бавна корозия

Предпазни мерки при инсталиране

sme b16.5 плоският фланец има дизайн на уплътнителната повърхност с пълна повърхност. Правилната инсталация е от решаващо значение за осигуряване на ефективност на уплътняването. Моля, спазвайте следните точки:

1. Избор на уплътнение:Трябва да се използва цялостно уплътнение, което покрива цялата уплътнителна повърхност на фланеца и има отвори за болтове. Не използвайте релефни уплътнения или стандартни RF уплътнения.
2. Съвпадение на фланеца:Фланците с пълна повърхност не трябва да се завинтват директно към фланци с повдигната страна. Ако тръбопроводът съдържа релефни фланци, те трябва да бъдат заменени с релефни фланци или адаптери.
3. Затягане на болтове:С двойно конусен дизайн на отвора за болт се препоръчва хидравличен динамометричен ключ за равномерно предварително натоварване в три стъпки на кръстосана схема. Целевото предварително натоварване се изчислява въз основа на номиналното налягане и спецификациите на болта; вижте стандарта ASME PCC-1 или се консултирайте с техническия екип на Longan.
4. Последователност на предварително зареждане:Затегнете предварително всички болтове до 30% от целевия въртящ момент, след това до 70% и накрая до 100%. Затегнете отново след 24 часа работа.
5. Уплътнителна лицева защита:Проверете уплътнителната повърхност за драскотини или чужди тела преди монтажа. Индикаторният слой нано-цирконий за износване е тънък вграден слой; не почиствайте с метални стъргалки по време на монтажа.
6. Подравняване на отворите за болтове:Дизайнът на отвора с двоен конус подпомага самоподравняването, но преди монтажа се уверете, че отворите за болтове на двата фланеца са подравнени в рамките на 1 mm отклонение.
7. Подравняване на тръбата:Въпреки че фланците с пълна повърхност имат известен толеранс за несъосност, препоръчва се да се контролира грешката при подравняване на тръбата в рамките на 2 mm/m, за да се осигури живот на уплътнението.

ЧЗВ

В: Каква е разликата от конвенционален фланец ASME B16.5?
О: И двете имат идентични размери и интерфейси и са директно взаимозаменяеми. Продуктът на Longan добавя структура на пчелна пита, градиентно охлаждане и вътрешен пръстен от титаниева сплав, постигайки измерено налягане на спукване (42MPa), по-високо от стандартното изискване (≤15MPa).

Въпрос: За кои степени на налягане е подходящ?
A: Външните размери отговарят на монтажните размери от клас 150 до клас 2500, а измереното налягане на спукване е по-високо от стандартните изисквания за съответните рейтинги. Подходящ за шистов газ и дълбоководни проекти, изискващи по-висока граница на безопасност от стандартните фланци.

Q: Какво трябва да се отбележи по време на инсталацията?
О: Трябва да се използва уплътнение по цялата повърхност и не трябва да се завинтва директно към фланец с повдигната страна. Препоръчително е да използвате двойноконусните отвори за болтове с динамометричен ключ в кръстосана схема на три стъпки и да ги затегнете отново след 24 часа работа. Вижте "Предпазни мерки при инсталиране" по-горе за подробни стъпки.

Въпрос: Как може да се провери ефективността на налягането?
О: Longan приветства клиентите да станат свидетели на тестове за спукване или циклични тестове за умора във фабриката. Тестовите записи за всяка партида се запазват и могат да бъдат търсени по сериен номер. Може да се организира и тестване от трета страна от SGS, BV и др.

Резюме:Фланецът sme b16.5 на Longan с плоска повърхност следва международната стандартна система за размери ASME B16.5 и приема бионична структура на пчелна пита, процес на градиентно охлаждане и вграден подсилващ пръстен от титанова сплав. Измерено налягане на разрушаване DN300 42MPa, -70°C удар 89J, 30-годишна скорост на дълбоководна корозия 0,03 mm/година. Преминал API 6A PSL 3G сертифициране, подходящ за добив на шистов газ, дълбоководни сондажи и тръбопроводни системи със свръхвисоко налягане. Изпратете вашите изисквания, за да получите безплатни мостри и технически съвети.
