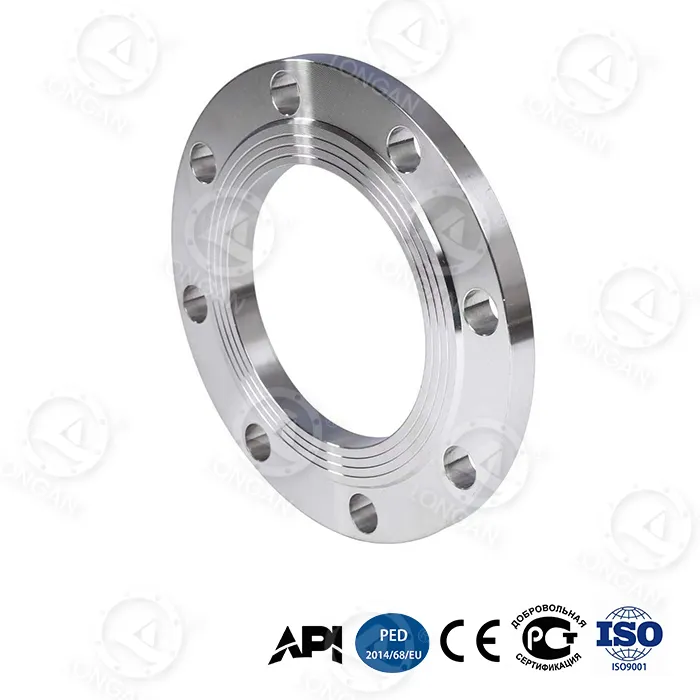

Плоският фланец от неръждаема стомана приема дизайн на уплътнителна повърхност с пълна повърхност (FF) и се произвежда стриктно в съответствие със стандартите ASME B16.5, с номинални стойности на налягането, покриващи клас 150 до клас 1500 и диапазон на размера от NPS 1/2 инча до 24 инча. Този продукт съчетава отличната устойчивост на корозия на неръждаемата стомана с трите уникални основни технологии на Longan и е особено подходящ за сурови среди като морска вода, кисел газ и корозивни флуиди за фрактуриране. В сравнение с традиционните фланци от неръждаема стомана, този продукт има 65% увеличение на якостта на огъване и 180% увеличение на налягането на разрушаване, като същевременно запазва присъщата устойчивост на корозия на неръждаемата стомана.
1. Области на приложение и казуси от индустрията
Продуктът е особено подходящ за следните корозивни сценарии с ултрависоко налягане:
● Тръбопроводни системи за офшорна сондажна платформа:Корозия от морска вода + масло и газ под високо налягане, 30-годишна еквивалентна скорост на корозия от 0,03 mm/година.
● Тръбопроводи за инжектиране на морска вода:Дългосрочно излагане на среда с високо съдържание на сол, високи изисквания за надеждност на уплътнението, степен на изтичане ≤10⁻⁵.
● Помпени тръбопроводи за разбиване на шистов газ:Корозивна флуидна среда за разбиване, цикличен живот на умора от 20 000 цикъла (при 35MPa).
● Групи за предотвратяване на дълбоководни изригвания:5000 m дълбочина на водата, външно хидростатично налягане от 50MPa, вътрешна газова среда, API 6A PSL 3G сертифициран.
● Системи за коледни елхи в морски находища:Киселинни среди, съдържащи H₂S и CO₂, отлична устойчивост на корозия на материала.
Представителни случаи:
- Офшорно нефтено поле в Близкия изток: използвани са 150 комплекта фланци от неръждаема стомана DN300 клас 900. След 24 месеца работа, уплътнителните повърхности не показват признаци на корозия.
- Дълбоководно газово находище в Южнокитайско море: дълбочина на водата 2500 m, използвано 18 месеца, измерена скорост на корозия от 0,028 mm/година.
Плоският фланец от неръждаема стомана се представя особено добре в корозивни среди. В стандартния тест ASTM G111-97, симулиращ 5000 m дълбоководна среда, 30-годишната еквивалентна скорост на корозия е само 0,03 mm/година, много по-висока от обикновените фланци от въглеродна стомана (приблизително 0,5 mm/година). Градиентно закалената високовъглеродна стомана, като същевременно поддържа висока якост, постига отлична устойчивост на корозия в морска вода чрез оптимизиран състав на материала и процеси на термична обработка. Специфичното изпълнение е както следва:
● Скорост на корозия при потапяне в морска вода:0,03 mm/година (еквивалент на 30 години), отговарящо на изискването за 30 години без поддръжка за офшорни платформи.
● Устойчивост на корозионно напукване под напрежение:Процесът на градиентно охлаждане елиминира вътрешното остатъчно напрежение в материала, намалявайки риска от SCC.
● Устойчивост на киселинни среди:Подходящ за флуидна среда за разбиване, съдържаща H₂S и CO₂, преминал тест за газова среда API 6A PSL 3G.
Този плосък фланец от неръждаема стомана е постигнал значителни подобрения в работата на лагера под налягане. Основната технологична иновация се крие във вградения подсилващ пръстен от титаниева сплав в гърлото на фланеца, с граница на провлачване от 1250MPa, отваряйки нов път за прилагане на материали от неръждаема стомана в сценарии с ултрависоко налягане.
Измерените данни са както следва:
●Цикличен живот на умора: Традиционният фланец може да издържи 5 000 цикъла при 25 MPa, докато продуктът на Longan може да издържи 20 000 цикъла при 35 MPa, което е 300% увеличение.
●Аксиална деформация (35MPa): Традиционната деформация на фланеца е 1,8 мм, докато продуктът на Longan е само 0,6 мм, намаление от 67%.
● Налягане на спукване (DN300): Продуктът на Longan достига 42MPa, докато традиционният фланец е ≤15MPa, подобрение от 180%.
Подсилващият пръстен от титаниева сплав е свързан към основата от неръждаема стомана чрез сглобяване с намеса, като ефективно ограничава натрупването на пластмаса на врата при циклично въздействие на налягането, позволявайки на фланците от неръждаема стомана да издържат на свръхвисоки налягания, постижими преди това само с легирана стомана.
4. Уплътнение без натоварване и потискане на вибрациитеВ действителните тръбопроводни системи грешки при монтажа или термична деформация често причиняват несъосност на челната страна на фланеца. При условия на ексцентрично натоварване с 15° несъосност на тръбопровода скоростта на уплътняване на теч на традиционните фланци е >10⁻³ mbar·L/s, докато плоският фланец от неръждаема стомана на Longan поддържа скорост на уплътняване на теч от ≤10⁻⁵ mbar·L/s, подобрявайки надеждността на уплътнението с два порядъка.
Структурни иновации:
● Дизайн на радиално усилващо ребро:Радиалните усилващи ребра, добавени на гърба на фланеца, намаляват локалната концентрация на напрежение с 48%, което прави разпределението на напрежението по-равномерно при условия на разтоварване.
● Структура на пчелна пита с висока твърдост:Слоят на сърцевината от бионична пчелна пита осигурява отлична твърдост на огъване, като издържа на деформация на изкривяването на лицето на фланеца.
Резултати от теста за вибрации: В теста за вибрации в стандартната ISO 10816-3 честотна лента 50-200Hz степента на затихване на амплитудата достига 92%, ефективно решавайки проблема с разхлабването на болта при условия на пулсация на високо налягане.
5. Интелигентно предупреждение и адаптивност към екстремни условияИнтелигентна технология за предупреждение:
● Индикаторен слой от наноцирконий:Този материал е вграден в уплътнителната повърхност. Когато дебелината е по-малка от 0,1 мм, видима промяна на цвета дава предупреждение, което позволява да се прецени състоянието на запечатване без професионално оборудване.
● Двойно коничен дизайн на отвора за болт:Затихването на предварително натоварване при флуктуация на налягането от 35MPa се контролира в рамките на ≤5% (традиционна структура ≥20%), гарантирайки дългосрочна надеждност на връзката.
Резултати от тестове за екстремни условия (всички от действителни измервания):
| Състояние на околната среда | Измерени данни | Стандарт за изпитване |
|---|---|---|
| Нискотемпературен удар (-70°C) | Енергия на удара на Шарпи 89J (национален стандарт ≥34J) | GB/T 229-2020 |
| Дълбоководна корозия (5000 m) | 30-годишна еквивалентна скорост на корозия 0,03 mm/година | ASTM G111-97 |
| Абразия от пясък и прах (120m/s) | Дълбочина на увреждане на запечатващата повърхност ≤8μm (10 000 часа) | ISO 5890:2012 |
Тези данни показват, че продуктът може да работи стабилно за дълги периоди при ниски полярни температури, дълбоководни среди с високо налягане и висока солена мъгла и пустинни високоскоростни среди, натоварени с пясък.
Longan възприема следните три иновации в процеса, за да осигури висока производителност на плоския фланец от неръждаема стомана:
● Градиентно закалена високовъглеродна стомана:Чрез прецизно контролиране на скоростите на нагряване и охлаждане се формира постепенно разпределение на твърдостта от повърхността с висока твърдост към сърцевината с висока якост, като се избягва рискът от напукване на традиционното пълно закаляване, като същевременно се оптимизира устойчивостта на корозия.
● Бионична структура на пчелна пита:Черпейки вдъхновение от шестоъгълната геометрия на кошерите, анализът на крайните елементи потвърждава, че якостта на огъване е с 65% по-висока от плътен фланец със същото тегло.
● Вграден подсилващ пръстен от титаниева сплав:Ti-6Al-4V пръстен с граница на провлачване от 1,250MPa и плътност само 60% от стомана. Пръстенът е свързан към субстрата от неръждаема стомана чрез намеса, което ефективно ограничава пластичната деформация на врата.
В допълнение, различни степени като 304, 316, 316L и дуплексна неръждаема стомана са налични за избор на материал, за да отговарят на изискванията за различни корозивни среди.
2. Гарантиране на качеството и услуги за персонализиранеВътрешната фабрика на Longan се намира в Longwan, Wenzhou. Използвайки предимството на Tsingshan Holding Group в суровините от неръждаема стомана, в съчетание със собствените си възможности за коване, топлинна обработка и машинна обработка, тя формира пълна производствена верига. Всеки плосък фланец от неръждаема стомана се предлага със сертификати за проследими материали (включително химичен състав и механични свойства), записи на кривите на топлинна обработка, доклади за проверка на размерите и доклади за хидростатични/пневматични изпитвания.
Ключови точки за контрол на качеството:
●Входяща проверка на суровината: спектрален анализ, изпитване за междукристална корозия, вземане на проби от механични свойства.
●Контрол на процеса: наблюдение в реално време на температурните криви на пещта за термична обработка, автоматично записване на параметрите на градиентното охлаждане.
●Проверка на готовия продукт: 100% проверка на размерите, 10% изпитване с магнитни частици или изпитване с проникване, вземане на партидни проби за налягане на разрушаване.
●Свидетелство от трета страна: При поискване може да се организира тестване на свидетели на място от SGS, BV или други агенции.
Опции за персонализиране:
●Различни класове неръждаема стомана (304, 316, 316L, 2205 и др.)
●Нестандартни размери и специални степени на налягане
●Лично етикетиране (лазерно маркиране, опаковане по поръчка)
●Гъвкаво минимално количество за поръчка - минимална поръчка на една бройка
Longan предоставя цялостни технически услуги за плосък фланец от неръждаема стомана, покривайки целия процес от консултация за избор до поддръжка след продажба:
● Подбор и поддръжка на дизайна:Професионален инженерен екип може да предостави оптимизирани предложения за избор на номинално налягане на фланеца, клас на материала и тип на уплътнителната повърхност въз основа на работното налягане на клиента, корозивността на средата, температурния диапазон и условията на монтаж. За нестандартни размери или специални условия на работа могат да бъдат предоставени отчети за анализ на крайни елементи (FEA).
● Услуги за вземане на проби и тестване:Международните купувачи могат да кандидатстват за безплатни мостри (таксата за проба се възстановява, транспортът се поема от купувача). Фабриката на Longan е оборудвана с 3000-тонна машина за изпитване под налягане, стенд за изпитване на циклична умора, тестер за удар при -80°C при ниска температура и дълбоководна камера за симулация на корозия при високо налягане. Клиентите могат да станат свидетели на тестове за налягане при спукване, циклични тестове за умора или тестове в екстремни условия на място. Протоколите от тестовете се издават от вътрешна лаборатория с квалификации на CNAS.
● Координиране на тестването от трети страни:По заявка на клиента международно признати агенции като SGS, BV и TÜV могат да бъдат назначени за проверка на производителността на продукта, включително анализ на химичния състав, изпитване на механични свойства, безразрушителен тест (MT/PT/UT) и тестване под налягане. Протоколите от тестовете се доставят със стоките.
● Ръководство за инсталиране и поддръжка:Предоставени са ръководства за инсталиране и поддръжка (PDF) на китайски и английски език, включително избор на уплътнения, таблици с въртящи моменти на предварително натоварване на болтовете, стъпки за затягане на дупки за двойно конусен болт и редовни точки за проверка. За клиенти, които купуват на едро, може да се предостави обучение за инсталиране на място или видео насоки.
● Проследяемост на качеството след продажба:Всеки фланец има уникален сериен номер. Чрез системата за запитване за поръчки на уебсайта на Longan сертификатите за материали, кривите на топлинна обработка, докладите за проверка на размерите и записите от тестове могат да бъдат проследени онлайн. Гаранционният срок на продукта е 18 месеца (от датата на изпращане). За изтичане или повреда, причинена от производствени дефекти по време на гаранционния период, Longan осигурява безплатна подмяна.
● Механизъм за бързо реагиране:На техническите запитвания се отговаря в рамките на 4 часа, а предварителните планове за обработка на проблеми с качеството се предоставят в рамките на 24 часа. Стандартните заредени артикули се изпращат в рамките на 3 работни дни, а артикулите по поръчка имат време за доставка от 15-30 дни.
Международните купувачи могат да изпращат технически изисквания до търговския екип на Longan, за да получат безплатни мостри и професионални технически съвети от производствения екип.
В: Какъв е устойчивият на корозия живот в среди с морска вода?
О: Според ускорения тест за корозия на стандарта ASTM G111-97, 30-годишната еквивалентна скорост на корозия е само 0,03 mm/година. Въз основа на тази скорост, устойчивият на корозия живот на фланеца далеч надхвърля конвенционалния проектен експлоатационен живот (обикновено 20-30 години) и може да отговори на изискванията за пълния жизнен цикъл на офшорните платформи и дълбоководното инженерство.
В: Каква е разликата между този продукт и обикновените фланци от неръждаема стомана?
О: Разликата се крие в три основни технологии: структура на бионична пчелна пита (65% увеличение на якостта на огъване), процес на градиентно охлаждане (оптимизирано разпределение на свойствата на материала) и вграден подсилващ пръстен от титаниева сплав (граница на провлачване 1250MPa). Обикновените фланци от неръждаема стомана нямат капацитет за свръхвисоко налягане, докато продуктът на Longan може да издържи на налягане на спукване от 42MPa и да отговаря на приложения с ултрависоко налягане, като помпи за разбиване на шистов газ.
Въпрос: За какви екстремни температурни условия е подходящ?
О: При ултраниски температурни условия от -70°C, енергията на удара на Шарпи достига 89J, което е много по-високо от изискванията на националния стандарт от ≥34J. Това се дължи на оптимизирането на издръжливостта на материала при ниски температури чрез процеса на градиентно охлаждане, което го прави подходящ за сурови среди с ниски температури, като полярни тръбопроводи и транспортиране на LNG. В същото време, при условия на висока температура (например 200°C), градиентно охладеният материал все още поддържа висока якост.
Въпрос: Може ли Longan да предостави продукт от различни степени на неръждаема стомана?
A: Да. Longan разчита на пълната производствена система на своята вътрешна фабрика и поддържа производство по поръчка на различни материали от неръждаема стомана (304, 316, 316L, 2205 дуплексна неръждаема стомана и др.). Международните купувачи могат да изпращат конкретни технически изисквания, за да получат безплатни мостри и професионални съвети от производствения екип. Компанията се намира на № 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Доставката на суровини разчита на Tsingshan Holding Group, образувайки цялостна система за производство и доставка.
В: Как може да се провери устойчивостта на корозия на продукта?
О: Longan може да осигури тестове за симулация на дълбоководна корозия за клиенти съгласно стандарта ASTM G111-97 или да назначи лаборатории на трети страни за тестове за междукристална корозия, тестове със солен спрей и т.н. при поискване от клиента. Докладите от тестовете се предоставят с продукта и клиентите могат също да станат свидетели на процеса на тестване във фабриката.
Резюме:Плоският фланец от неръждаема стомана на Longan съчетава предимствата на устойчивостта на корозия на неръждаемата стомана с три основни технологии: бионична структура на пчелна пита, процес на градиентно закаляване и вграден подсилващ пръстен от титаниева сплав. Работи отлично в екстремни корозивни среди и условия на работа при свръхвисоко налягане. Той е преминал сертифициране по API 6A PSL 3G и е идеален избор за фланец за офшорно нефтено и газово инженерство, дълбоководни сондажи и корозивни тръбопроводи с ултрависоко налягане. Изпратете вашите изисквания, за да получите безплатни мостри и професионални оферти.
