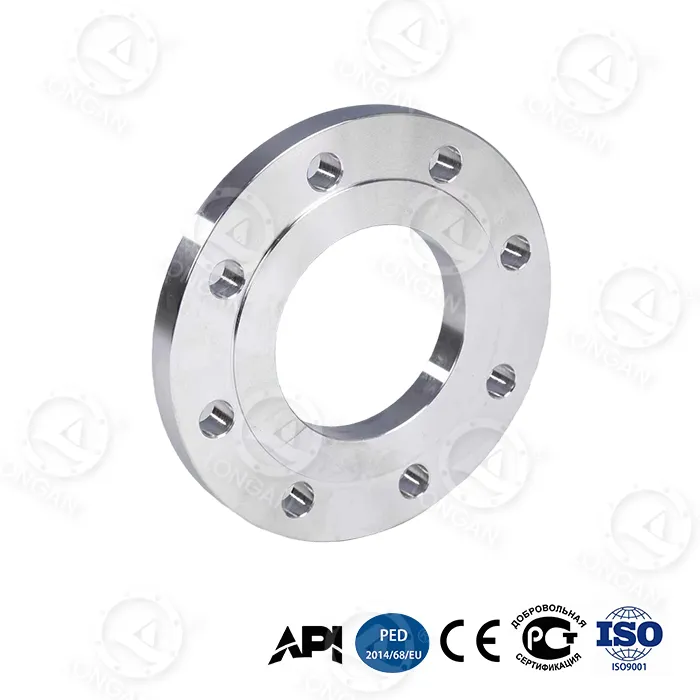

Как плоският заваръчен фланец 304 с гладка повърхност предотвратява течове?

Резюме на статията:Плоският заваръчен фланец 304 с гладка повърхност помага да се създаде надеждна тръбна връзка, когато неговата уплътнителна повърхност, уплътнение, размери и условия на монтаж са правилно съвпадащи. В Wenzhou Longan Flange Co., Ltd., ние произвеждаме индустриални фланци със собствени възможности за коване, машинна обработка и тестване. В тази статия обясняваме как качеството на лицето на фланеца, изборът на материал, точността на размерите и монтажните практики работят заедно, за да намалят рисковете от течове в индустриалните тръбопроводни системи.

Съдържание

• Какво причинява теч при фланцова връзка?
• Как гладкото лице помага за предотвратяване на течове?
• Как трябва да съпоставите уплътнението с фланеца?
• Защо размерите и стойностите на налягането имат значение?
• Как могат купувачите да проверят качеството на фланеца?
• Къде се използват 304 гладки челни фланци?
• Често задавани въпроси

Какво причинява теч при фланцова връзка?

Изтичането на фланец рядко се свежда само до един фактор. Според нашия опит връзката трябва да се разглежда като цялостен монтаж, включително повърхностите на фланците, уплътнението, болтовете, подравняването на тръбата и работните условия. Фланец, произведен с правилния номинален размер, все още може да протече, ако уплътняващата му повърхност е повредена или уплътнението не е подходящо за технологичния флуид. При оценка на aПлосък заваръчен фланец 304 гладко лице, препоръчваме да проверите следните потенциални причини преди инсталиране:

• Неравномерни уплътнителни повърхности:Изкривяване, драскотини, вдлъбнатини или прекомерни повърхностни неравности могат да попречат на равномерния контакт на уплътнението.
• Неправилен избор на уплътнение:Уплътнение, което не може да издържи на течност, температура или налягане, може да се влоши или да загуби способността си за уплътняване.
• Неправилно подравнени тръби:Прекомерното напрежение на тръбата или лошото подравняване може да създаде неравномерно натоварване през фланцовото съединение.
• Неравномерно натоварване на болта:Неправилните последователности на затягане или непоследователните натоварвания на болтовете могат да намалят компресията на уплътнението в определени зони.
• Неподходящи условия на работа:Колебанията в налягането, термичните цикли, вибрациите и корозията могат да повлияят на дългосрочната цялост на съединението.

Ранното идентифициране на тези рискове помага на екипите за закупуване и проектните инженери да определят правилните производствени допуски и изисквания за монтаж, вместо да разчитат само на материала на фланеца.

Как гладкото лице помага за предотвратяване на течове?

Гладката уплътняваща повърхност осигурява контактна повърхност за уплътнението между два свързани компонента. Когато геометрията на лицето и покритието на повърхността отговарят на определените изисквания, уплътнението може да се компресира по-последователно и да запълни малки повърхностни неравности. Това помага за намаляване на потенциалните пътища на изтичане през съединението. Гладкият обаче не означава автоматично непропусклив. Подходящото повърхностно покритие зависи от материала на уплътнението, дизайна на фланеца, приложимия стандарт и условията на обслужване. Прекалено грапавата повърхност може да попречи на контакта с уплътнението, докато неподходящо покритие или повредена повърхност също могат да компрометират уплътняването. За плосък заваръчен фланец 304 с гладка повърхност купувачите трябва да потвърдят три важни характеристики:

• Плоскост на лицето:Уплътнителната повърхност трябва да остане в рамките на толеранса на размерите, определен в одобрения чертеж или приложимия стандарт.
• Грапавост на повърхността:Необходимото покритие трябва да съответства на препоръките на производителя на уплътнението и спецификацията на фланеца.
• Състояние на повърхността:Завършената повърхност трябва да бъде проверена за видими драскотини, вдлъбнатини, корозия и машинни дефекти, които биха могли да повлияят на контакта с уплътнението.

Wenzhou Longan Flange Co., Ltd. се занимава с коване и машинна обработка вътрешно, което позволява производствените изисквания да бъдат управлявани през множество производствени етапи. За проекти със строги изисквания за запечатване, купувачите трябва да уточнят необходимите стойности за плоскост и грапавост преди производството и да поискат записи от инспекции, за да проверят съответствието.

Как трябва да съпоставите уплътнението с фланеца?

Уплътнението е критична част от уплътнителната система. Дори правилно обработеният фланец може да протече, когато е съчетан с уплътнение, което е несъвместимо с технологичната среда или не може да поддържа достатъчна компресия при работни условия. Преди да поръчате фланец, препоръчваме да потвърдите следните подробности с инженера по проекта или доставчика на уплътнение:

• Съвместимост с течности:Проверете устойчивостта на технологичния флуид, почистващите химикали и други вещества, които могат да докоснат уплътнението.
• Температурен диапазон:Проверете както нормалната работна температура, така и предвидимите температурни отклонения.
• Условия на налягането:Потвърдете, че уплътнението е подходящо за определеното работно налягане и колебания в налягането.
• Размери на уплътнението:Проверете вътрешния диаметър, външния диаметър, дебелината и необходимата контактна площ.
• Облицовка на фланеца:Уверете се, че дизайнът на уплътнението е съвместим с определената гладка или плоска уплътнителна повърхност.

Терминът „гладка повърхност“ трябва да бъде потвърден спрямо чертежа и приложимия стандарт за фланец. Различните стандарти и производители могат да използват различна терминология на облицовката, така че купувачите не трябва да приемат, че всяко плоско изглеждащо лице има еднакви размери или изисквания за уплътняване.

Защо размерите и стойностите на налягането имат значение?

Точността на размерите влияе както на монтажа, така и на ефективността на уплътняването. Неправилното разстояние между отворите за болтове може да затрудни монтажа, докато дебелината на фланеца или геометрията на облицовката, която се различава от одобрения дизайн, може да повлияе на натоварването на фугата. Оценката на налягането също изисква внимателно внимание. Фланец, изработен от неръждаема стомана 304, не е автоматично подходящ за всяко налягане или температура. Неговите допустими условия на работа зависят от приложимия стандарт, размер, дизайн, свойства на материала и работна температура. Таблицата по-долу изброява основните спецификации, които си струва да проверите преди покупка.

Спецификация	Какво да проверите	Значение за предотвратяване на течове
Клас на материала	304 неръждаема стомана и посочения стандарт за материал	Поддържа пригодността на материала и устойчивостта на корозия
Номинален размер	DN или NPS, отвор и размери на съединителната тръба	Помага за правилното прилягане и подравняване
Уплътняващо лице	Тип лице, плоскост и определена грапавост на повърхността	Поддържа постоянен контакт с уплътнение
Модел с отвори за болтове	Диаметър на кръга на болта, брой отвори и диаметър на отвора	Помага за постигане на правилен монтаж и натоварване на болтовете
Налягане и температура	Проектни условия и приложимо налягане	Помага за предотвратяване на използване извън номиналните условия на фланеца
Изисквания към уплътнението	Материал, размери и експлоатационни ограничения	Помага за поддържане на уплътнението при реални условия на експлоатация
Протоколи от инспекции	Сертификати за материали и резултати от проверка на размерите	Предоставя доказателства, че доставеният продукт отговаря на спецификацията

За нестандартни проекти Wenzhou Longan Flange Co., Ltd. предлага персонализирано производство на фланци и OEM услуги. Осигуряването на одобрен чертеж и пълни работни условия на етапа на оферта помага за намаляване на пропуските в спецификациите и избягване на скъпи промени след производството.

Как могат купувачите да проверят качеството на фланеца?

Проверките на качеството трябва да обхващат материал, машинна обработка, размери и проследимост, вместо да се фокусират само върху завършения външен вид. В Wenzhou Longan Flange Co., Ltd. нашите производствени възможности включват коване, машинна обработка и тестване. Онлайн ERP системата на компанията поддържа управление на производствените данни от въвеждането на суровините до изпращането на готовия продукт. За входяща проверка или оценка на доставчика предлагаме да използвате контролен списък като следния:

• Сравнете сертификата за материал и идентификацията на продукта с поръчката за покупка.
• Измерете външния диаметър, дебелината, отвора и шаблона на отворите на фланеца спрямо одобрения чертеж.
• Проверете уплътнителната повърхност за повреди и проверете определената плоскост и грапавост, като използвате подходящи методи за измерване.
• Потвърдете, че стандартът на фланеца и номиналното налягане отговарят на изискванията на проекта.
• Проверете маркировките на материала и наличните партидни записи за проследимост.
• Проверете опаковката, за да се уверите, че запечатващата повърхност е защитена по време на съхранение и транспортиране.

За взискателни проекти за тръбопроводи критериите за инспекция трябва да бъдат договорени преди започване на производството. Ако проектът изисква проверка от трета страна, положителна идентификация на материала или допълнително тестване, тези изисквания трябва да бъдат записани в спецификацията за покупка.

Къде се използват 304 гладки челни фланци?

Фланците от неръждаема стомана 304 се използват в редица промишлени тръбопроводи и връзки на оборудване, където техните механични свойства и устойчивост на корозия отговарят на работната среда. Типичните приложения могат да включват системи, свързани с вода, тръбопроводи за общи процеси, избрано оборудване за обработка на храни и комунални връзки. Пригодността винаги трябва да се оценява спрямо действителните условия на експлоатация:

• Водопроводни и комунални тръби:Помислете за химическия състав на водата, температурата, налягането и съвместимостта на уплътнението.
• Оборудване за обработка на храни:Проверете изискванията за почистване, спецификациите за повърхностно покритие и приложимите хигиенни стандарти.
• Обща химическа обработка:Прегледайте внимателно химическата съвместимост, особено когато има хлориди или агресивни вещества.
• Връзки за индустриално оборудване:Потвърдете съединителните размери, условията на вибрации и достъпа за монтаж.

Wenzhou Longan Flange Co., Ltd. произвежда индустриални фланци за сектори, включително нефт и газ, нефтохимическа обработка, производство на електроенергия и инфраструктура. Подходящият тип фланец и материал трябва да се определят от инженерната спецификация, а не само от името на индустрията.

Често задавани въпроси

1. Може ли гладката повърхност напълно да предотврати изтичането на фланец?

Не. Подходящата гладка повърхност помага да се осигури постоянен контакт с уплътнението, но предотвратяването на течове също зависи от съвместимостта на уплътнението, натоварването на болтовете, подравняването, работните условия и правилния монтаж.

2. Какво покритие на повърхността трябва да посоча за фланец с гладка повърхност 304?

Необходимото покритие зависи от стандарта на фланеца, типа на уплътнението и спецификацията на проекта. Купувачите трябва да посочат необходимата грапавост и плоскост на чертежа и да потвърдят приложимия метод за проверка с производителя.

3. Подходяща ли е неръждаема стомана 304 за корозивни течности?

Подходящ е за много общи среди, но не за всички корозивни среди. Хлоридите и някои агресивни химикали могат да причинят локализирана корозия. Процесната течност, концентрацията и работната температура трябва да бъдат прегледани преди избора на материал.

4. Каква информация е необходима, за да поръчате плосък заваръчен фланец 304 с гладка повърхност?

Посочете номиналния размер, приложимия стандарт, степента на налягане, класа на материала, типа лице, количеството, изискванията за доставка и одобрения чертеж, когато има такъв. Включете специални изисквания за проверка и проследимост в поръчката за покупка.

5. Може ли Wenzhou Longan Flange Co., Ltd. да доставя персонализирани фланци?

да Компанията произвежда различни видове фланци и предоставя OEM услуги за персонализирани, нестандартни продукти. Възможността за производство и времето за изпълнение зависят от размерите, материала, чертежа и изискванията на поръчката.

6. Колко време обикновено отнема производството на фланци?

Посоченото от компанията типично време за производство е от две до четири седмици, в зависимост от сложността на продукта и натоварването. Потвърдете графика за конкретната поръчка, преди да направите поръчка за покупка.

7. Какви документи трябва да поискат купувачите, за да проверят качеството на фланеца?

В зависимост от проекта, купувачите могат да поискат сертификати за изпитване на материалите, доклади за проверка на размерите, записи за проследимост и приложима документация за системата за качество. Всяко допълнително тестване или проверка от трета страна трябва да бъде съгласувано преди производството.

Предотвратяването на изтичане на фланец започва със съпоставяне на уплътнителната повърхност, уплътнението, материала и размерите с действителните условия на експлоатация. Плосък заваръчен фланец 304 с гладка повърхност може да осигури надеждна връзка, когато се контролират производствените допуски и се спазват изискванията за монтаж. За продуктови спецификации или персонализирани запитвания за фланци се свържетеWenzhou Longan Flange Co., Ltd.с вашите чертежи и изисквания на проекта.
