A чорапt фланеце критичен тръбопроводен компонент, предназначен за системи с малък диаметър, високо налягане и висока температура. В това задълбочено ръководство обясняваме какво представлява фланецът с муфа, как работи, неговите структурни предимства, стандарти за размери, опции за материали и защо остава предпочитано решение в критични за безопасността индустрии като нефт и газ, химическа обработка, и производство на електроенергия. Черпейки от реални инженерни практики и производствен опит отЛонган, тази статия помага инженери, купувачи и ръководители на проекти вземат информирани решения с увереност.

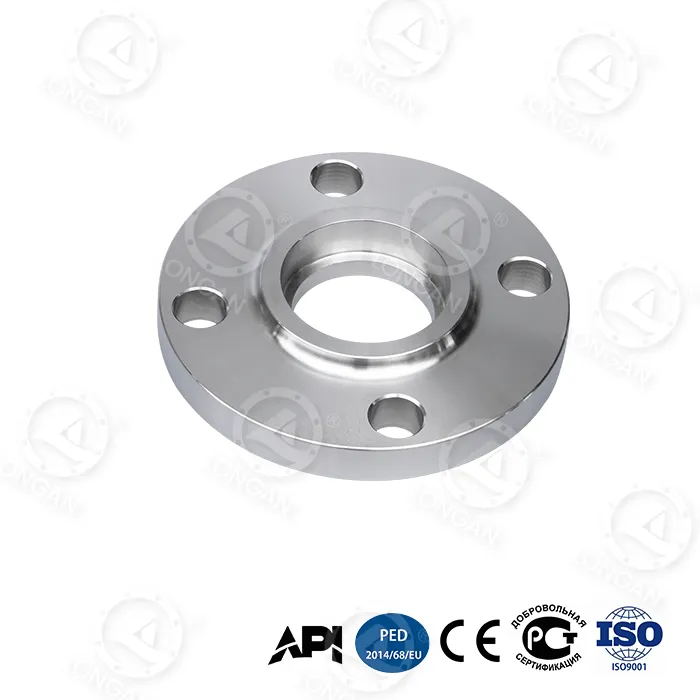

A гнездо фланец, известен също като фланец за заваряване на гнездо, е вид тръбен фланец, проектиран с вдлъбнато гнездо което позволява тръбата да бъде поставена, преди да се приложи ъглово заваряване около външния ръб. За разлика от плъзгащите се фланци, тръбата не преминава през отвора на фланеца; вместо това той спира вътре в гнездото, създавайки компактна и сигурна връзка.
Фланците на муфата се използват предимно замалки номинални размери на тръбите, обикновено NPS ½″ до 3″, където високо налягане, високата температура и ограниченията на пространството изискват превъзходна цялост на ставите.
Можете да разгледате подробни спецификации на продукта директно отСтраница за производство на фланец за гнездо на Лонган, който очертава опции за материали, класове на налягане и прецизност на обработка.
Принципът на проектиране зад гнездовия фланец е прост, но ефективен: чрез ограничаване на движението на тръбата и концентриране на напрежението при заваряване отвън минимизира риска от вътрешни заваръчни дефекти.
Тръбата се вкарва в гнездото, докато достигне рамото, след което се издърпва леко назад (обикновено 1,6 мм), за да позволи за топлинно разширение. Отвън се прилага ъглова заварка, която закрепва тръбата здраво към тялото на фланеца.
Този дизайн елиминира необходимостта от челни заварки с пълно проникване, като намалява времето за заваряване, като същевременно запазва механичната якост.
Фланците с муфа са широко разпространени в системи за високо налягане поради следните предимства:
Индустриите, които разчитат в голяма степен на гнездови фланци, включват:
| Материал | Стандартен | Типично приложение |
|---|---|---|
| Въглеродна стомана | ASTM A105 | Общи тръбопроводи за високо налягане |
| Неръждаема стомана | ASTM A182 F304/F316 | Корозивни и хигиенни системи |
| Легирана стомана | ASTM A182 F11/F22 | Високотемпературни услуги |
Лонган предлага пълна проследимост на материала и PMI тестване, за да гарантира, че всеки фланец отговаря на спецификациите на проекта.
Гнездофланците се произвеждат в съответствие с основните световни стандарти:
Класовете на налягане обикновено варират от клас 150 до клас 2500, което прави муфовите фланци подходящи за екстремни работни условия.
| Тип фланец | Сила | Типичен диапазон от размери | Случай на употреба |
|---|---|---|---|
| Гнездо фланец | високо | Малък диаметър | Високо налягане и компактни системи |
| Плъзгащ се фланец | Среден | Широка | Ниско до средно налягане |
| Заваръчен фланец на врата | Много високо | Всички размери | Системи с критичен стрес |
В Longan, гнездови фланци се произвеждат чрез CNC обработка, стриктна проверка на размерите и пълно съответствие с международни стандарти. Всяка партида се подлага на визуална проверка, механично изпитване и проверка на повърхностната обработка.
Тази производствена дисциплина гарантира, че всеки доставен фланец с гнездо работи надеждно в взискателни среди.
Да, когато са правилно заварени и монтирани, муфовите фланци се представят добре при условия на циклично налягане.
По-големите диаметри увеличават концентрацията на напрежение и трудността при заваряване, което прави другите типове фланци по-практични.
Абсолютно. Опциите от неръждаема стомана и сплав осигуряват отлична устойчивост на корозия.
Изборът на правилния фланец на гнездото не е свързан само със спецификациите – става дума за дългосрочна безопасност на системата, производителност и ефективност на разходите. С доказан производствен опит и глобална поддръжка на проекти, Longan е готов да ви помогне да изберете най-надеждното решение за вашето приложение.
Ако планирате нов проект или имате нужда от техническа поддръжка,свържете се с насднес, за да обсъдите вашите изисквания за фланец на гнездото с нашия инженерен екип.
